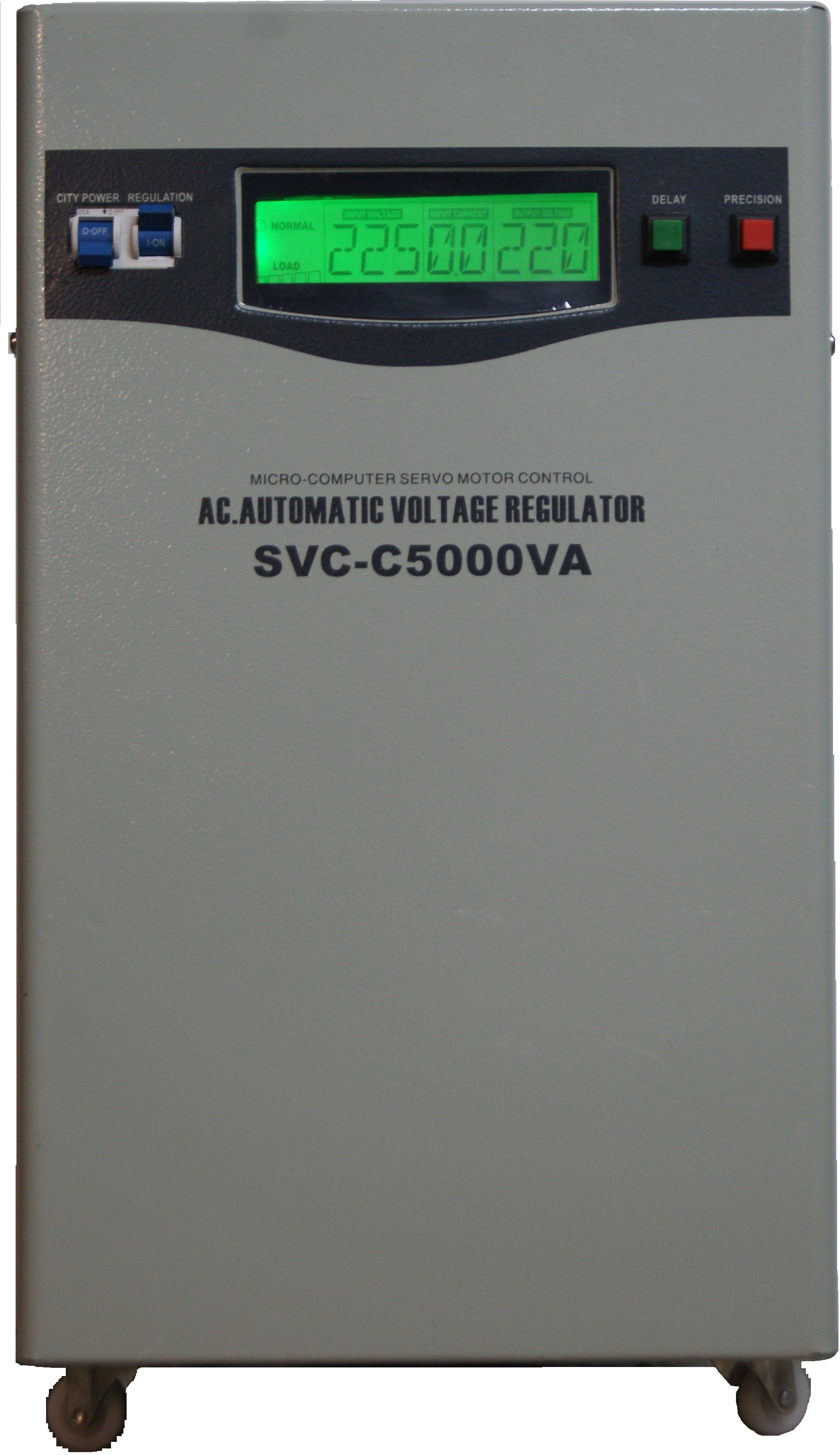

Estabilizador GVc de 1 KVA
20 KVA
Estabilizadores de Tensión SERVOMOTOR
H
Sin
distorsion en la forma de onda de salida.
H
Voltímetros/Amperímetros
de entrada y salida (según potencia)
H
Control de regulacion electrónico sin posibilidad de
bloqueos.
H
Arranque
retardado para grupos electrogenos.
H
Protección magnetotérmica de entrada y contactor en salida
H
Protección contra sobretensiones, hipotensiones,
cortocircuito...
H
Estabilización
de la tensión de salida tipica al ±2%
H
Eliminación de picos de tensión, ruidos de línea,
sobretensiones,..
H
By-pass Manual y arranque automático tras fallo de red.
Descargue catalogo Nueva Generacion.
La
Serie GVC, simple y eficaz
Los estabilizadores monofásicos a servomotor de la serie GVC son
equipos controlados electrónicamente por
una logica que ofrece una protección contra
sobretensiones y picos muy elevados de la red eléctrica de
entrada, eliminando ruidos de línea y estabilizando
la tensión de salida dentro del ±3% de la tensión requerida
para alimentar las cargas críticas.
El equipo nos ofrece a su salida una tensión totalmente
controlada, y estabilizada con una Onda Senoidal
pura.(No introduce ninguna distorsión)
Funcionamiento
La serie GVC está compuesta por un circuito de control automático para la
detección de la tensión de entrada y la compensación de la tensión de salida mediante la
variación de la posición del
servomotor.
Continuamente se muestrea la tensión de salida del equipo,
ajustando las escobillas tanto si la tensión de la red varia,
como si varia la carga a soportar, consiguiendo así una tensión
siempre estable.
Fabricación
La serie
GVC
son equipos que tienen una apariencia robusta y elegante, son
compactos y ligeros, con un
rendimiento muy alto y que no distorsiona la onda senoidal de
salida, con
una vida de funcionamiento sin averías superior a 100.000 horas y
cuyos elementos llevan un estricto control de calidad en fábrica.
Instalación
Los
estabilizadores de tensión de la serie GVC
son de fácil instalación. Disponen de una regleta de
entrada/salida donde se conectan las mangueras de alimentación y
con tan solo cerrar el automático magnetotérmico frontal
indicado como “REGULACION”, se pondrá en funcionamiento automáticamente,
alimentando, estabilizando y protegiendo a las cargas conectadas.
El equipo incorpora un arranque retardado para conexión después
de un fallo de red, pensado para poder
esperar a que un grupo electrógeno alcance sus revoluciones
optimas de funcionamiento, además de
un Bypass Manual para mantenimiento o para alimentar las
cargas en caso de fallo del sistema
La serie GVC posee una capacidad de sobrecarga del 250%
durante 1 minuto, y aunque no incorpora de
serie filtro de armónicos, su configuración inductiva serie, es
capaz de eliminar ruidos de la red cuanto trabaja con cargas
capacitivas.
Aplicaciones
Esta
serie es ideal para alimentar equipos de telecomunicaciones,
informática, casas de campo, equipos de
medicina, aire acondicionado, audio y vídeo, TV, estaciones de
radio, y en general cualquier instalación monofásica que
requiera una tensión estable.
|
MODELO
|
DVC-01K
|
DVC-02K
|
DVC-03K
|
DVC-05K
|
DVC-08K
|
DVC-10K
|
|
Potencia
|
1 KVA
|
2 KVA
|
3 KVA
|
5 KVA
|
8 KVA
|
10 KVA
|
|
Max.
Intensidad de salida/fase
|
3.47 A
|
6.95 A
|
10.43 A
|
17.39 A
|
27.80 A
|
34.78 A
|
|
Peso
Kgr
|
10
|
12
|
14
|
23
|
36
|
38
|
|
Dimensiones
(LxAxh) mm
|
250 x 250 x 200
|
470 x 250 x 200
|
640
x 330 x 280
|
|
MODELO
|
DVC-15K
|
DVC-20K
|
|
|
Potencia
|
15 KVA
|
20 KVA
|
|
|
Max.
Intensidad de salida/fase
|
52.17 A
|
69.56 A
|
|
|
Peso
Kgr
|
51
|
65
|
|
|
Dimensiones
(LxAxh) mm
|
510 x 380 x 730
|
|
CARACTERISTICAS
GENERALES A TODOS LOS MODELOS
|
|
Tensión
de entrada
|
1x 230Vac (ajustable) ± 20% + Tierra (± 30% opcional)
|
|
Frecuencia
de entrada
|
50 hz ±5%
|
|
Regulación
del arranque
|
Regulación escalonada y suave hasta alcanzar su nivel óptimo
de salida
|
|
Tensión
de salida
|
1 x 230 Vac ± 3%~ ±5% (ajustable) + Tierra
|
|
Factor
de potencia
|
0.8
|
|
Frecuencia
de salida
|
50hz
|
|
Forma
de onda de salida
|
Senoidal Pura, distorsión nula
|
|
Tiempo
de respuesta
|
< 1 seg para variaciones de entrada superiores al ±10%
de la nominal
|
|
Protecciones
contra
|
Sobrecarga, Sobrecorriente, Sobretemperatura,
Cortocircuito,…
|
|
Alarmas
y protección
|
Sobrecarga, Sobrecorriente, Cortocircuito, fallo del
equipo,
|
|
Bypass
Manual
|
Opcional
|
|
Indicaciones
y Medidas
|
Voltímetros y Amperímetros de salida, con LEDs
luminosos
|
|
Rigidez
dieléctrica
|
1.500 V de capacidad para una tensión
senoidal durante 1 min. sin cortes ni arcos eléctricos
|
|
Rendimiento
|
mejor del 96%
|
|
Aislamiento
dieléctrico
|
> de 2 MΩ
|
|
Indicaciones
visuales
|
LEDs rojos
de tensión de entrada alta/baja, LED verde de funcionamiento
normal…
|
|
Ruido
medido a 1 mt
|
Menos de 40 dB
|
|
Capacidad
de sobrecarga
|
250% durante 1 minuto, 125% durante 30 seg
|
|
Temperatura
de trabajo
|
de -5º ~ +40ºC
|
|
humedad
Relativa
|
de 0 – 95% no condensante
|
